產品說明：
一、產品[日標蝶閥 ]的詳細資料：

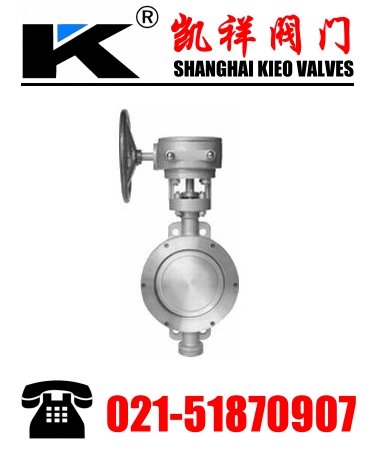

產品名稱：日標蝶閥
產品特點：D3/7/43H-10K系列日標對夾式,法蘭式三偏心硬密封蝶閥,三偏心硬密封蝶閥
日標蝶閥 的詳細資料：D3/7/43H-10K系列日標對夾式,法蘭式三偏心硬密封蝶閥,三偏心硬密封蝶閥
二、用途及特點：
     D373H-10K、20K和D343H-10K、20K系列蝶閥的主要結構特征為對夾式和法蘭式三偏心密封形式，閥座密封圈采用彈性密封和軟硬兼容的多層次密封兩種結構，其密封性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命，確保可靠的密封性能，具有耐高溫、耐磨損、耐腐蝕等特點。廣泛應用于石油、化工及工業環保水處理、高層建筑，給排水等管道上。
三、采用標準：
設計標準：API1609-83
法蘭連接尺寸：JIS B2212 ??JIS B2213 ??JIS B2214
結構長度：JIS B2002-1987
壓力試驗：JIS B2003-1987
驅動形式
手柄、蝸輪、氣動、電動等

四、主要技術參數：

公稱通徑	DN(mm)	830W	830L
		2〞~36〞	2〞~36〞
公稱壓力	PN(MPa)	10K	20K
試驗壓力	強度試驗	1.5	3.0
	密封試驗	1.1	2.2
適用介質	水、蒸汽、油品、海水等
適用溫度	-29℃~425℃

五、主要零件的材質：

零件名稱	材料
閥體	WCB、304、316、316SS、CF8M
蝶板	WCB、304、316、316SS、CF8M
閥桿	316、2Cr13、1Cr18Ni9Ti
密封圈	316、氟塑料
填料	柔性石墨、氟塑料

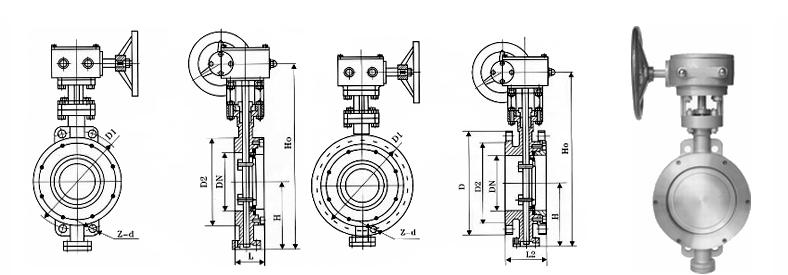

六、日標蝶閥D373H-10K、20K系列：

公稱通徑		結構長度（標準值）	外形尺寸（參考值 ）													連接尺寸（標準值）
			H	D373H						D673H			D973H			10K		20K
毫米	英寸	L		H1		A1		B1		H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180		200		625		245	72	530	250	255	120	4-19	120	8-19
65	21/2	46	115	370	180		200		625		245	72	530	250	255	140	4-19	140	8-19
80	3	49	120	380	180		200		645		245	72	565	250	255	150	8-19	160	8-23
100	4	56	138	420	180		200		675		355	92	600	250	255	175	8-19	185	8-23
125	5	64	164	460	180		200		715		355	92	640	250	255	210	8-23	225	8-25
150	6	70	175	555	270		280		800		355	92	705	300	315	240	8-23	260	12-25
200	8	70	208	605	270		280		850		250	170	775	300	315	290	12-33	305	12-25
250	10	76	243	680	270		280		925		250	170	945	300	315	355	12-25	380	12-27
300	12	83	283	800	380		420		1035		450	220	1070	300	315	400	16-25	430	16-27
350	14	92	310	835	380		420		1070		450	220	1140	300	315	445	16-25	480	16-33
400	16	102	340	915	450		470		1190		450	220	1210	300	315	510	16-27	540	16-33
450	18	114	380	960	480		490		1250		650	280	1335	575	714	565	20-27	605	20-33
500	20	127	410	1020	480		490		1290		650	280	1415	575	714	620	20-27	660	20-33
600	24	154	470	1225	480		490		1455		850	380	1605	656	810	730	24-33	770	24-39
700	28	165	550	1355	640		660		1585		850	380	1844	656	810	840	24-33	900	24-48
800	32	190	640	1470	640		660		1700		1250	380	2040	656	810	950	28-33	1030	24-56
900	36	203	710	1545	750		860		1965		1250	380	2255	785	863	1050	28-33	1140	28-56
1000	40	216	770	1795	850		900		2015		1250	380	2380	785	863	1160	28-39
1200	48	254	890	1965	850		900		2250		1250	380	2640	785	863	1380	32-39

七、日標蝶閥日標D343H-10K、20K系列：

公稱通徑		結構長度 （標準值）		外形尺寸（參考值 ）										連接尺寸（標準值）
		L		H	D373H			D673H			D973H			10K			20K
毫米	英寸	短	長		H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	605	245	72	530	250	255	155	120	4-19
65	2 1/2	112	170	115	370	180	200	625	245	72	530	250	255	175	140	4-19	155	120	8-19
80	3	114	180	120	380	180	200	645	245	72	565	250	255	185	150	8-19	175	140	8-19
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	175	8-19	200	160	8-23
125	5	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-23	225	185	8-23
150	6	140	210	175	555	270	280	800	355	92	705	300	315	280	240	8-23	270	225	8-25
200	8	152	230	208	605	270	280	850	250	170	775	300	315	330	290	12-23	305	270	12-25
250	10	165	250	243	680	270	280	925	250	170	945	300	315	400	355	12-25	350	305	12-25
300	12	178	270	283	800	380	420	1035	450	220	1070	300	315	445	400	16-25	430	350	12-27
350	14	190	290	310	835	380	420	1070	450	220	1140	300	315	490	445	16-25	480	430	16-27
400	16	216	310	340	915	450	470	1190	450	220	1210	300	315	560	510	16-27	540	480	16-33
450	18	222	330	380	960	480	490	1250	650	280	1335	575	714	620	565	20-27	605	540	16-33
500	20	229	350	410	1020	480	490	1290	650	280	1415	575	714	675	620	20-27	675	605	20-33
600	24	267	390	470	1225	480	490	1455	850	380	1605	656	810	795	730	24-33	730	660	20-33
700	28	292	430	550	1355	640	660	1585	850	380	1844	656	810	905	840	24-33	845	770	24-39
800	32	318	470	640	1470	640	660	1700	1250	380	2040	656	810	1020	950	28-33	995	900	24-48
900	36	330	510	710	1545	750	860	1865	1250	380	2255	785	863	1120	1050	28-33	1140	1030	24-56
1000	40	410	550	770	1795	850	900	2015	1500	580	2380	785	863	1235	1160	28-39	1250	1140	28-56
1200	48	, 470	630	890	1965	850	900	2226	1500	580	2640	785	863	1465	1380	32-39		, ,	,
